Endlosbandfilter, individuell für das jeweilige Verfahren angefertigt

Wir projektieren, entwickeln und fertigen den passenden Endlosbandfilter für Sie

Endlosbandfilter sind für einige, aber nicht für alle Verfahren im Bereich der Fest - Flüssig - Trennung einsetzbar.

Hierbei ist die Reinigung des Endlos Filterband mit zusätzlichen Aufwand verbunden, wobei sich nicht alle Arten von Verschmutzungen abreinigen lassen.

Trotzdem finden sich für einen Endlosbandfilter immer wieder Verfahrensprozesse, in welchen dieser zum Einsatz kommt.

Wir fertigen den Endlosbandfilter als Trommelbandfilter oder als Schrägbandfilter.

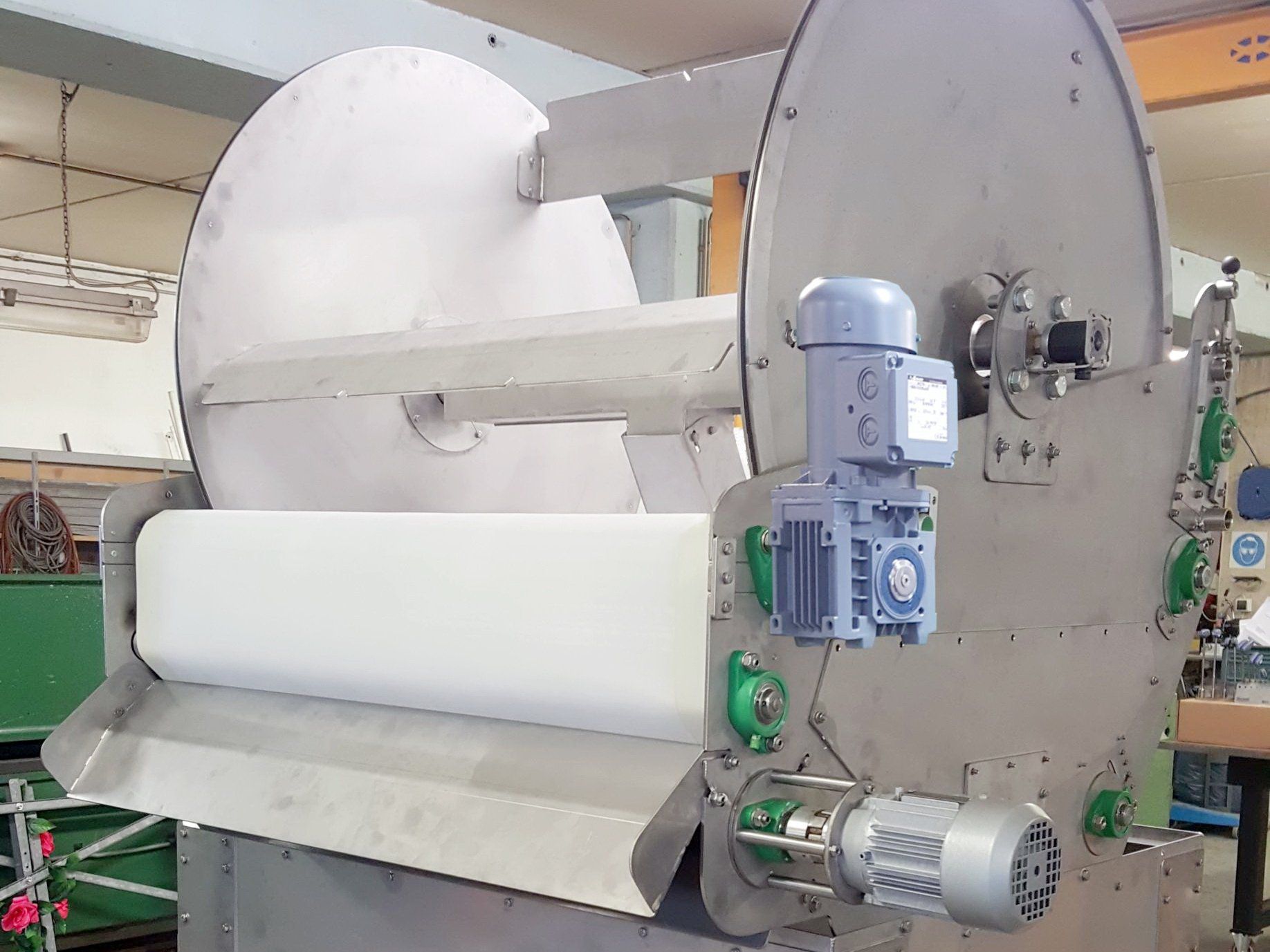

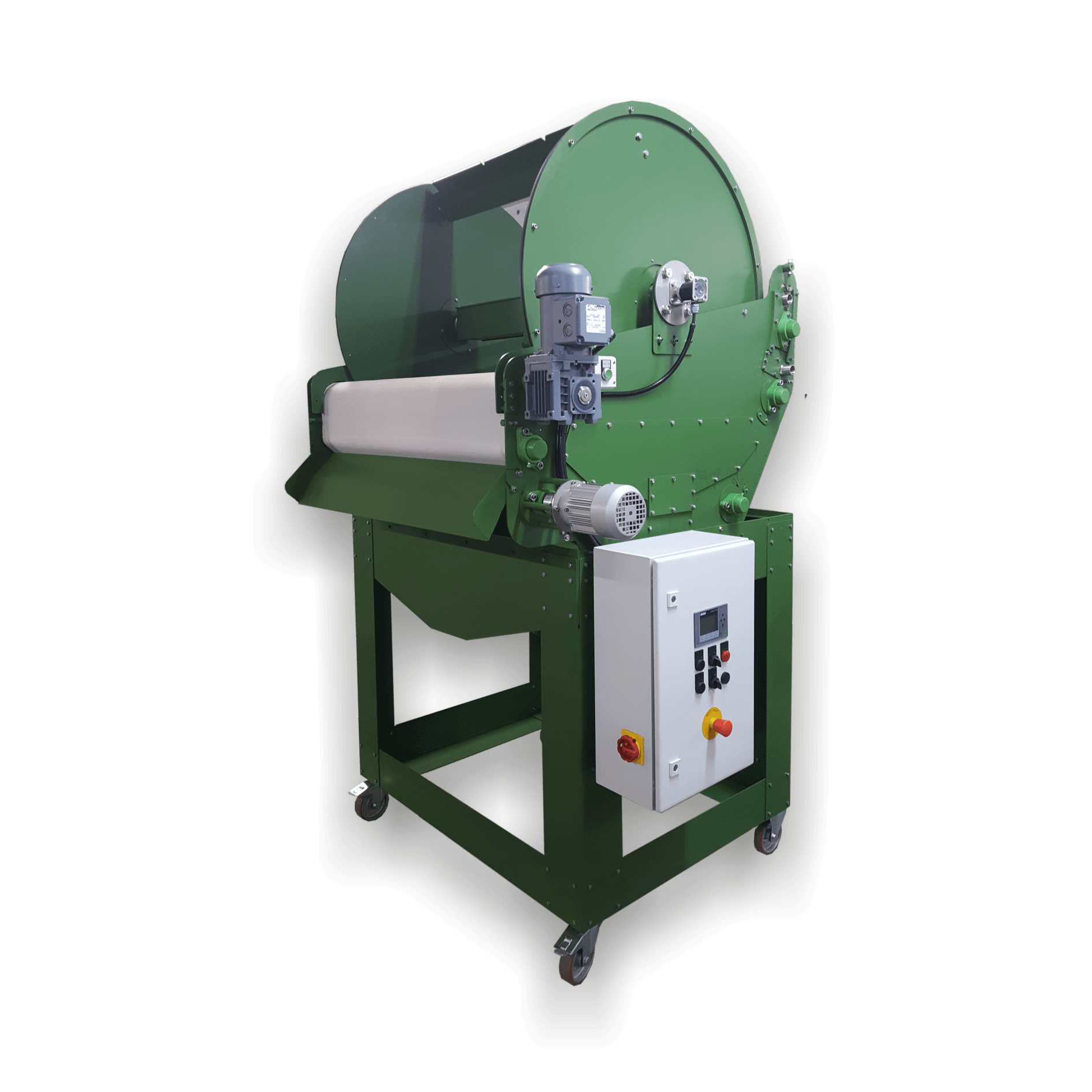

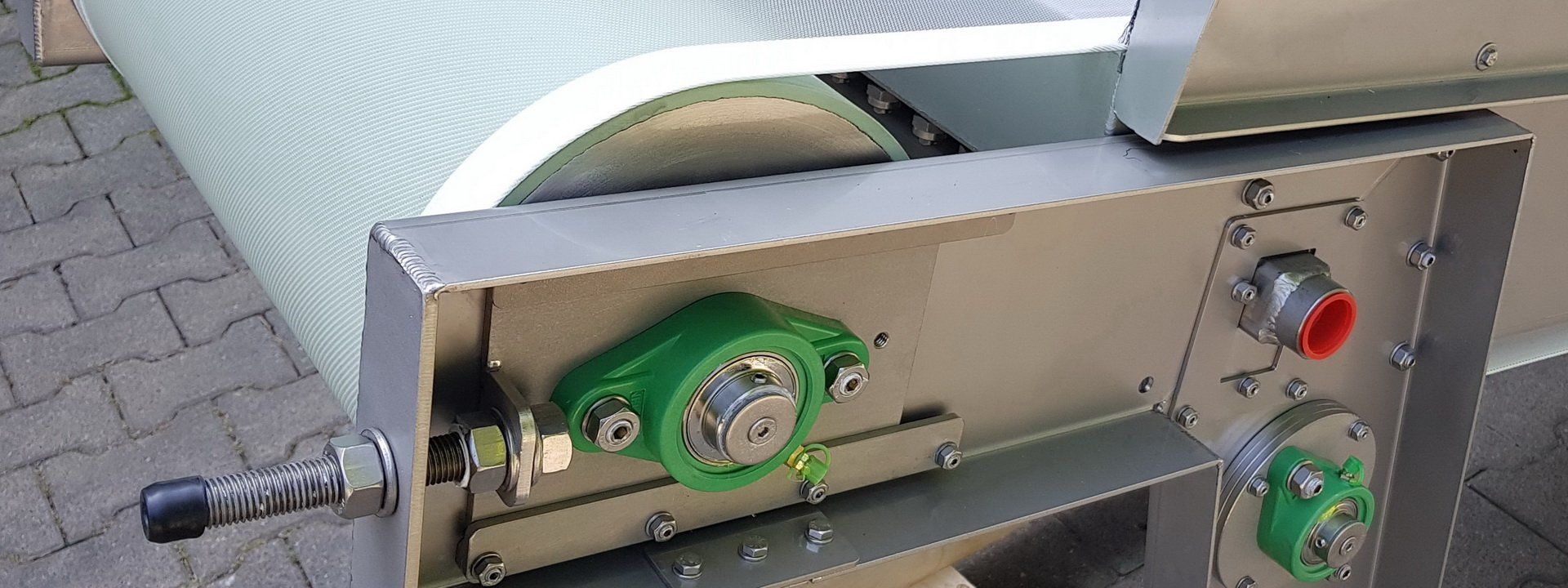

TBFE - als Trommelbandfilter mit Endlosfilterband

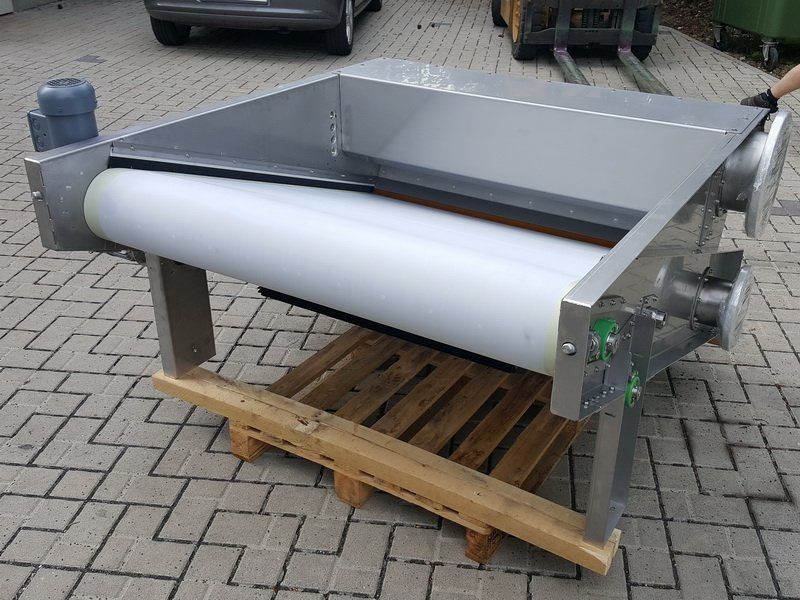

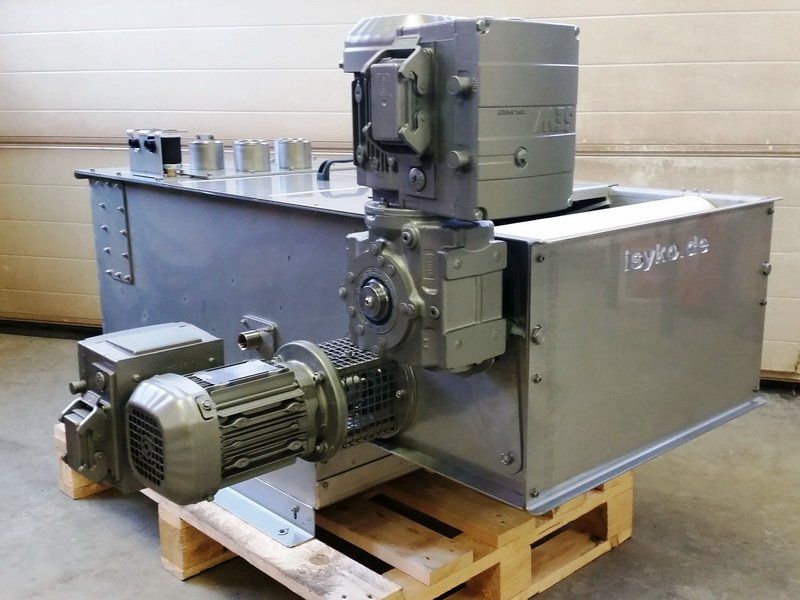

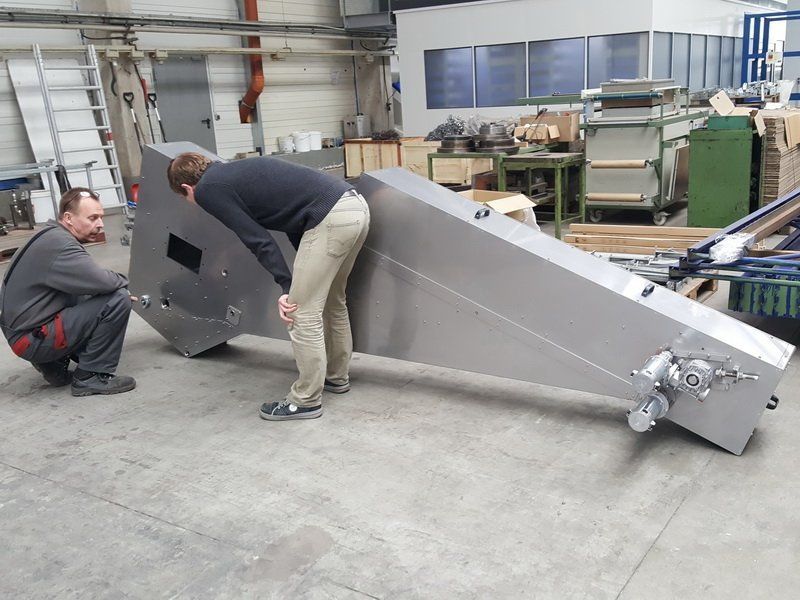

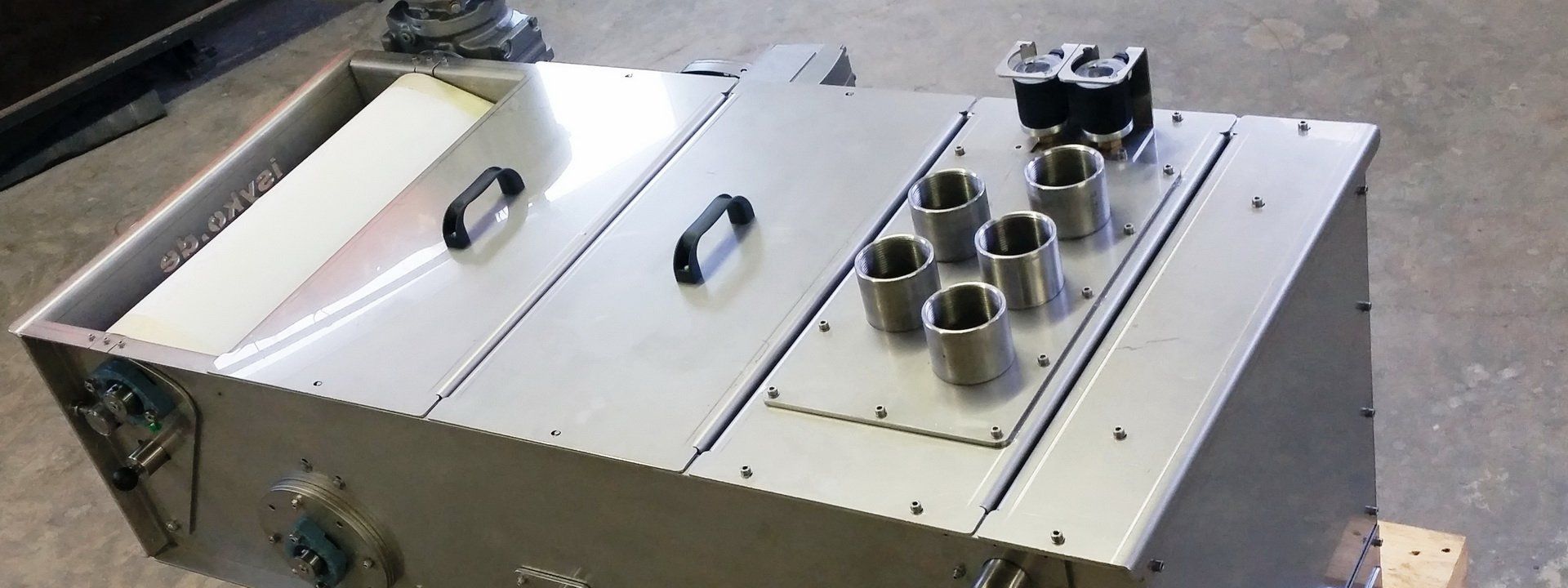

SBFE - als Schrägbandfilter mit Endlosfilterband
endlosbandfilter.tbef.sbef©ISYKO-Filtersysteme

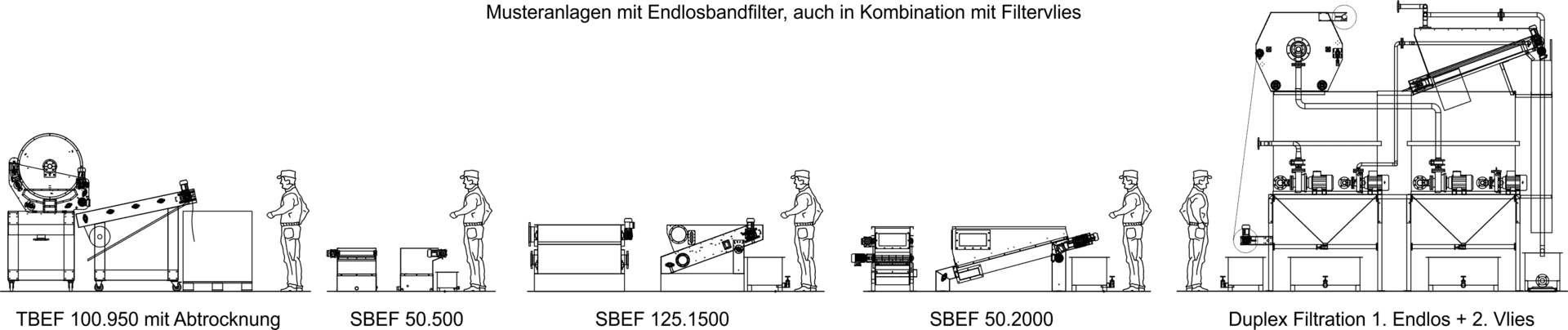

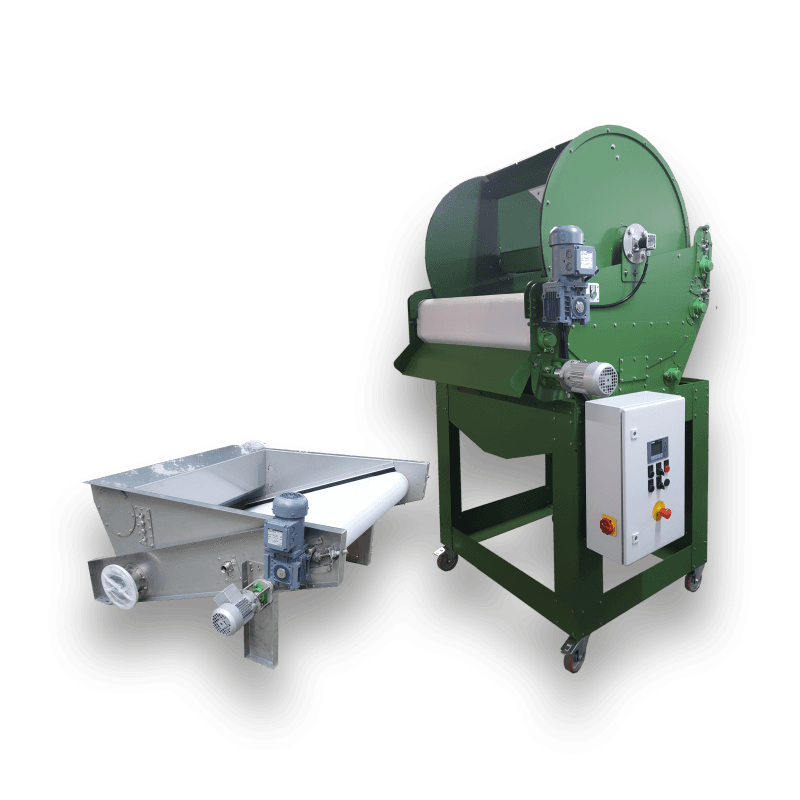

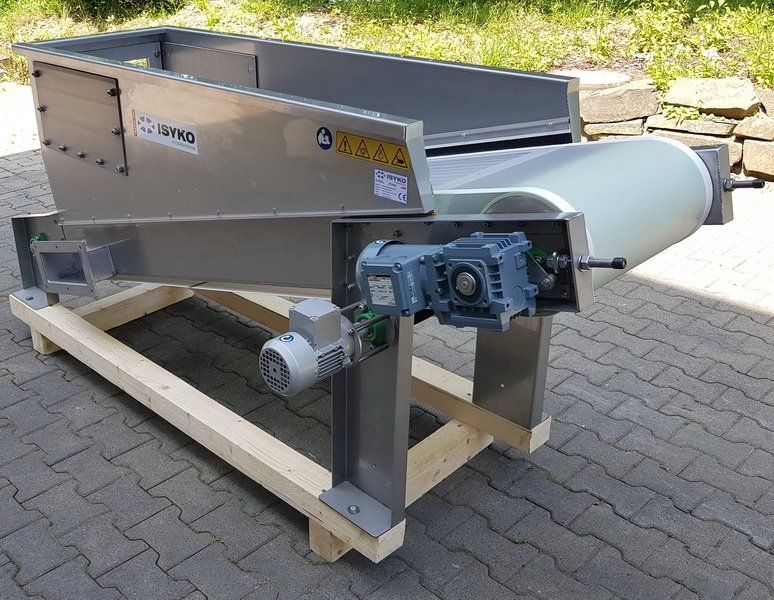

Schrägbandfilter und Trommelbandfilter mit Endlosfilterband, gefertigt aus Edelstahl. Trommelbandfilter mit Antihaft Beschichtung für Dispersionsabwasser
Einsatzbereiche für die Filtration mit Endlosfilterband
Die Filtrierung von Flüssigkeiten über ein Endlosfilterband, ist durchaus in Betrachtung zu ziehen, wenn:
  • Das zu filtrierende Medium nicht ölig, oder klebrig ist
  • Die Verschmutzungen nicht klebrig sind
  • Die Geometrie der Verschmutzungen nicht zum "Verkrallen" im Filtergewebe neigt
  • Das zu filtrierende Medium mit Verschmutzungen >100µm belastet ist
Unsere Filtersysteme mit Endlosfilterband werden u.a. in folgenden Bereichen eingesetzt:
  • Holz
  • Textil
  • Folien
  • Kunststoff
  • Beton
  • Metall, hier spülen und waschen
  • Abfallentsorgung
  • Oberflächenveredelung
  • Pharma, Medizin
  • Lebensmittel, Getränke
  • Zweckentfremdet zur Produktion, nicht zur Filtration
  • etc.
Hierfür sind die Endlosbandfilter jeweils nach Produkt und Anwendung von uns entwickelt worden.
Wir haben nachfolgend einige Informationen zusammengetragen, welche bei der Filtration über ein Endlosfilterband zu berücksichtigen sein sollten.
Hierzu gehören unter anderem auch:
1. Welche Flüssigkeiten und Verschmutzungen
2. Filterfeinheit
3. Reinigung des Endlosfilterband
4. Zusätzlicher technischer Aufwand
5. Problematik bei der Reinigung
6. Hinweis zum Wartungsaufwand

1.

Welche Flüssigkeiten, welche Verschmutzungen bei der Filtration mit Endlosfilterband

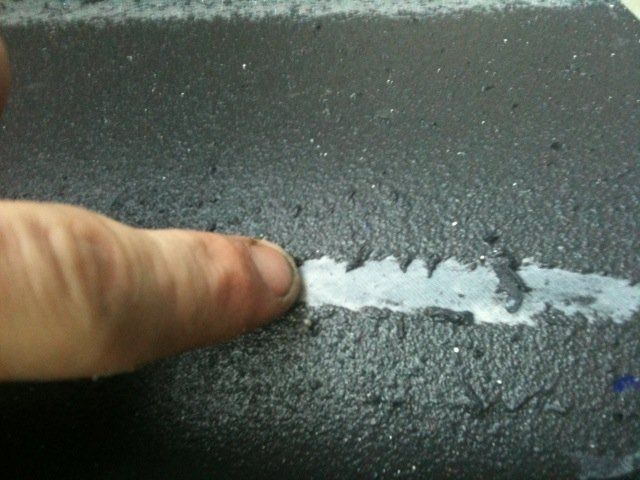

Leicht lösbares Filtrat aus Textilverarbeitung
Wir sind der Meinung, Kühlschmierstoffe (KSS) nur bedingt mit einem Endlosfilterband zu filtrieren, wobei sich die Filtrierung synthetischen Lösungen etwas einfacher realisieren lässt. Hierzu wird  es allerdings durchaus verschiedene Meinungen und Interpretationen geben.

In der Regel gestaltet es sich als schwierig, wenn klebrige, anhaftende Verschmutzungen von und aus dem Filtergewebe gelöst werden müssen. Je nach Reinigungsart und dem damit verbundenen Aufwand, kann nicht garantiert werden, dass nahezu sämtliche Verschmutzungen abgereinigt werden können, was wiederum eine zunehmende Verstopfung des Filtergewebe mit sich führen kann und die Filtrationsleistung spürbar beeinflusst.

Optimal ist es, wenn das auszutragende Filtrat ähnliche Eigenschaften aufweist, wie es auf dem Bild (links) zu erkennen ist.

2.

Filterfeinheit und Filterkuchen
Die Filtrierung von Flüssigkeiten über ein Endlosfilterband, ist durchaus in Betrachtung zu ziehen, wenn:
  • Das zu filtrierende Medium nicht ölig, oder klebrig ist
  • Die Verschmutzungen nicht klebrig sind
  • Die Geometrie der Verschmutzungen nicht zum "Verkrallen" im Filtergewebe neigt
  • Das zu filtrierende Medium auch mit Verschmutzungen >150µm belastet ist
Die Filterfeinheit des Gewebe sollte nicht zu klein gewählt werden. Um die Regenerierung, bzw. Reinigung des Endlosfilterband zu ermöglichen, sollte eine Maschenweite von min. 160µm berücksichtigt werden. Die Filtration kleinerer Verschmutzungen wird im Allgemeinem durch den sich aufbauenden Filterkuchen bewirkt.

Nach der Reinigung des Endlosfilterband, befindet sich vorübergehend kein Filterkuchen auf dem Filtergewebe, so dass auch kleinere Verschmutzungen zunächst ungefiltert durch das Filtergewebe gelangen, bis das Endlosfilterband wieder zunehmend mit Verschmutzungen belegt wird.

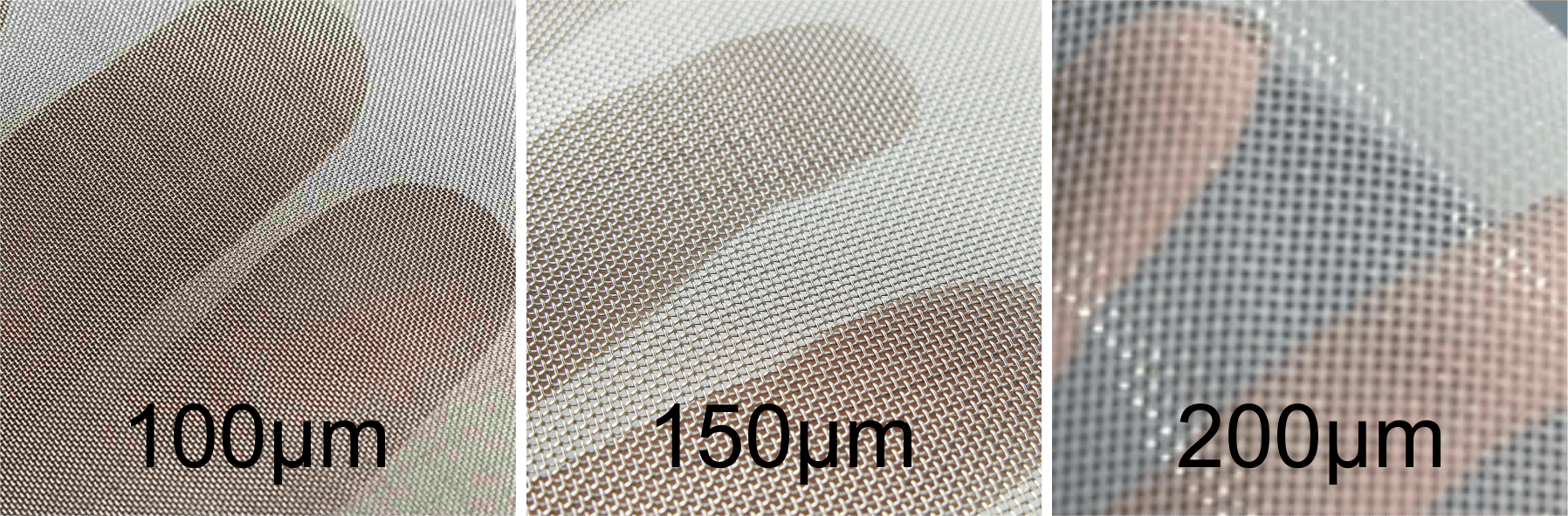

Reduzierte Filterfläche durch enge Gewebestruktur
Schon optisch ist erkennbar, wie die sehr die Gewebeoberfläche die eigentliche Filterfläche reduziert
Auch muss berücksichtigt werden, das eine vergrößerte Filterfläche benötigt wird, als bei der Filtration mit Filtervlies. Die eigentliche Filterfläche wird durch die Struktur und die daraus resultierende Oberfläche des Filtergewebe verkleinert. Es gilt je enger die Maschenweite, desto größer ist die undurchlässige Oberfläche des Filtergewebe.

3.

Reinigung des Endlosfilterband
Im Gegensatz zu den Bandfiltern, bei denen ein Filtervlies verwendet wird, welches von der Rolle abläuft, kommt bei den Endlosbandfiltern ein umlaufendes, in sich geschlossenes Filterband zum Einsatz.

Dieses Endlosfilterband muss in der Regel regeneriert, bzw. gereinigt werden, um die Filtrationsleistung aufrecht zu erhalten.

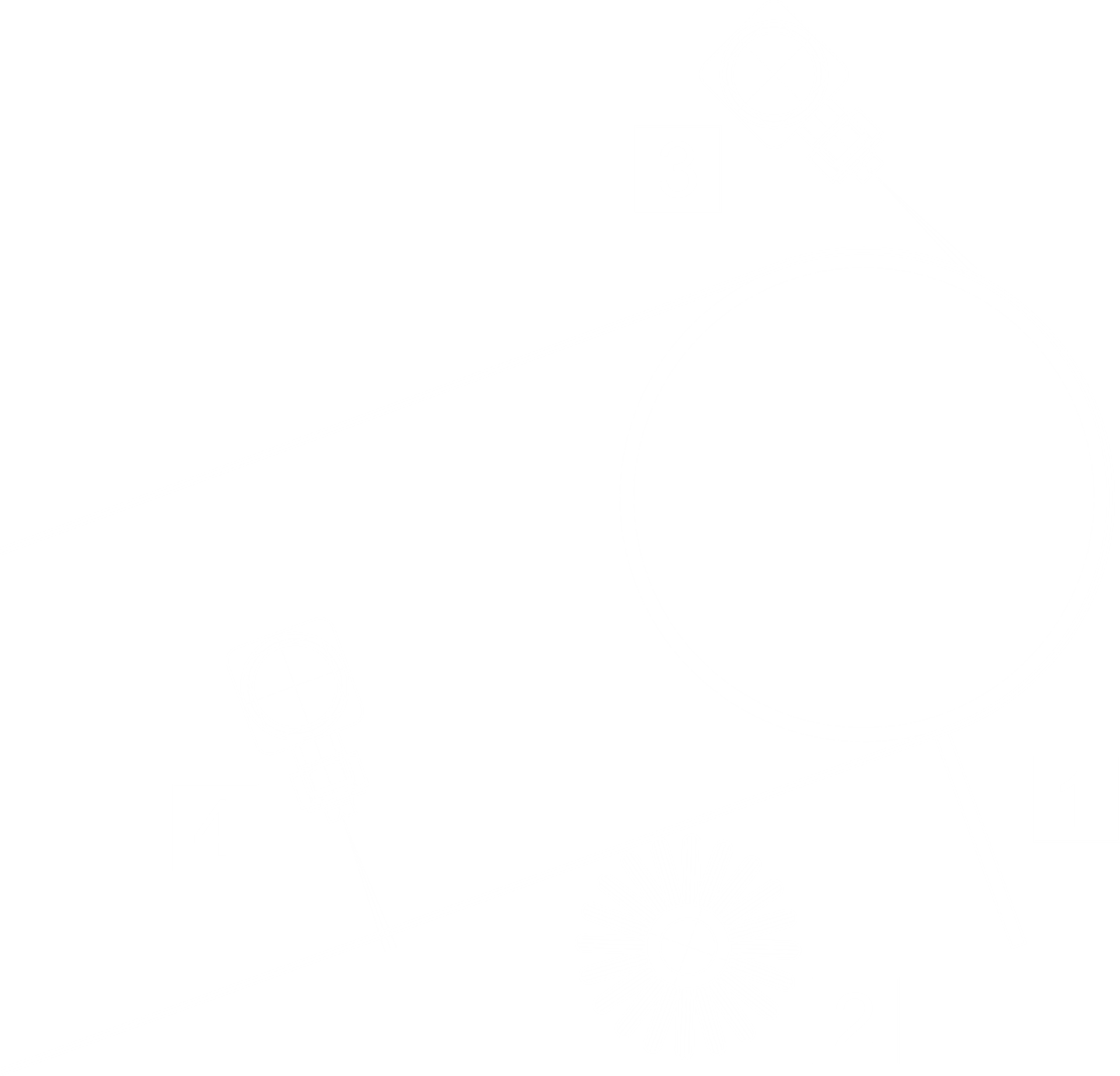

Wir verwenden 4 Verfahren welche zur Reinigung des Filtergewebe eingesetzt werden.
  1. Abstreifen
  2. Abbürsten
  3. Abspülen
  4. Durchspülen
Diese Verfahren können je nach Anwendung teilweise einzeln, kombiniert, oder komplett zum Einsatz kommen.

3.1

Abstreifen

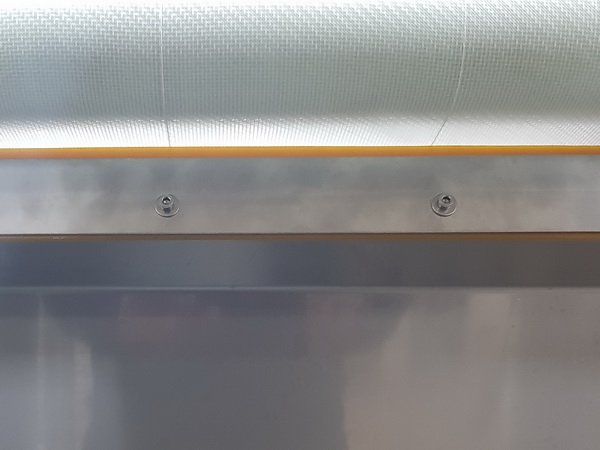

Mechanisches Abstreifen als Grundreinigung der Gewebeoberfläche durch z.B. Kunststoffprofil
Der Filterkuchen wird durch einen mechanischen Abstreifer vom Filtergewebe getrennt.
  • Grobe und einfache Oberflächenreinigung des Filtergewebe
  • Filterkuchen kann problemlos in Schmutzkasten, o.ä. gesammelt werden

  • Geeignet als:
    • Hauptreinigung bei nicht anhaftenden Verschmutzungen
    • Grund-, bzw. Vorreinigung für weitere nachfolgende Verfahren

3.2

Abbürsten

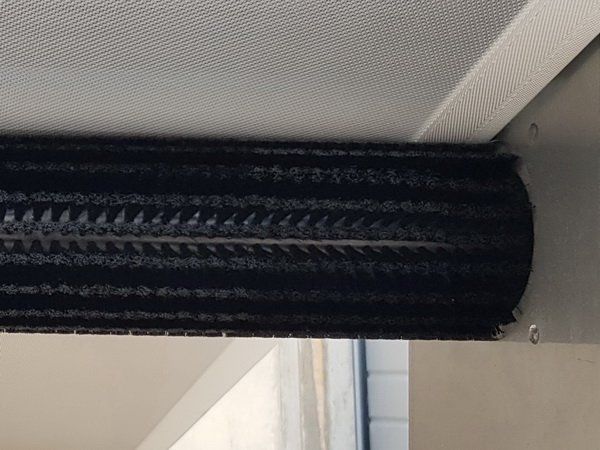

Mechanisches Abbürsten der Gewebeoberfläche mit Hochgeschwindigkeits- Rundbürsten
Der Filterkuchen wird durch eine rotierende Rundbürste mit hoher Drehzahl abgebürstet. Durch die hohe Drehzahl ergibt sich ein Selbstreinigungseffekt.
  • Saubere, gleichmäßige Oberflächenreinigung des Filtergewebe
  • Filterkuchen kann in Schmutzkasten, o.ä. aufgefangen werden

  • Geeignet als:
    • Hauptreinigung bei leicht lösbaren Verschmutzungen
    • Grund-, bzw. Vorreinigung für weitere nachfolgende Verfahren

3.3

Abspülen

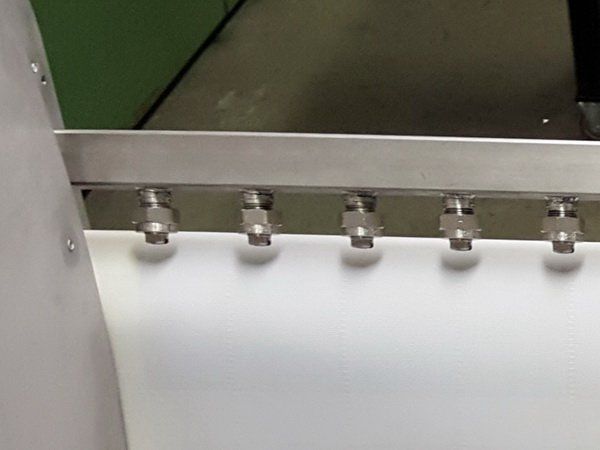

Hochdruckreinigung der Gewebeoberfläche mit  Flachstrahldüsen und Hochdruckpumpe, auch als Vorreinigung für 4. Durchspülen
Der Filterkuchen wird mit Flüssigkeit durch Düsen oberhalb der Filterfläche abgeschert.
  • Saubere, effiziente Oberflächenreinigung des Filtergewebe
  • Filterkuchen kann in Schmutzkasten, o.ä. aufgefangen werden

  • Geeignet als:
    • Hauptreinigung bei leicht lösbaren Verschmutzungen
    • Grund-, bzw. Vorreinigung für weitere nachfolgende Verfahren

3.4

Durchspülen

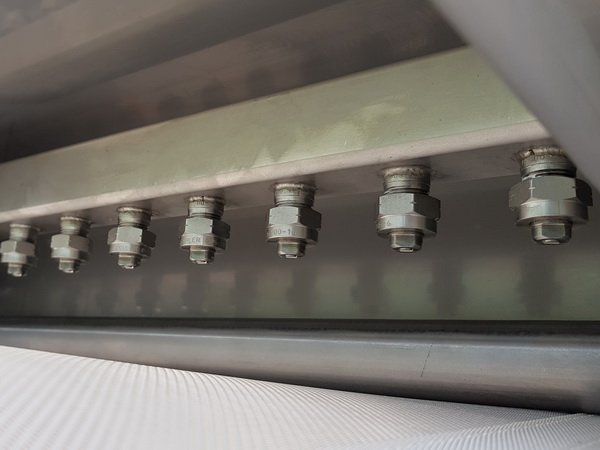

Hochdruckreinigung durch das Filtergewebe mit Flachstrahldüsen, auch als Endreinigung für 1. Abstreifen, 2. Abbürsten + 3. Abspülen
Das Filtergewebe wird mit Flüssigkeit durch Düsen unterhalb der Filterfläche durchspült.

  • Saubere, effiziente Tiefenreinigung des Filtergewebe
  • Filterkuchen kann in Schmutzkasten, o.ä. aufgefangen werden

  • Geeignet als:
    • Hauptreinigung bei leicht lösbaren Verschmutzungen
    • Endreinigung bei Anwendung vorheriger Verfahren

4.

Zusätzlicher technischer Aufwand bei der Filtration über Endlosfilterband
Die Filtrierung von Flüssigkeiten über ein Endlosfilterband, ist durchaus in Betrachtung zu ziehen, wenn:
Für die notwendige Abreinigung des Endlosfilterbandes sind folgende Komponenten erforderlich:
  • Abstreifer *[1]
  • Rundbürste *[2]
    • Motor Rundbürste
    • Spritzschutz
  • Schmutzkasten, einfach *[1] + [2]
  • Düsenstock mit Flachstrahldüsen *[3] + [4]
    • Flüssigkeit zum Spülen
    • Spülpumpe
    • Sensorik Füllstand
  • Schmutzkasten, mit *[3] + [4]
    • Schmutzpumpe
    • Sensorik Füllstand

5.

Problematik bei der Reinigung des Endlosfilterband
Die Funktion und der Wirkungsgrad der Filtration ist abhängig von einer effektiven Reinigung des Filtergebes. Als Hersteller von Filtersystemen mit Endlosfilterband, haben wir viele Erfahrungen gesammelt welche das Filtrationsergebnis negativ beeinflussen können.
  • Beim Abstreifen und Abbürsten können kleinere Verschmutzungen im Filtergewebe zurück bleiben
  • Beim Ab- und Durchspülen mit gefiltertem Medium können kleinste Restverschmutzungen das Endlosfilterband von "innen" verstopfen
  • Kleinste Restverschmutzungen können zusätzlich die Reinigungsdüsen verstopfen
  • Unzureichende Menge an Spülwasser unter zu wenig Druck
  • Je nach Eigenschaft des zu filtrierenden Mediums besteht beim Spülen die Möglichkeit zur Bildung von Nebel- und Kondensat
  • Nebel und Kondensat können die Bildung von Pilzen und Bakterien bewirken
  • Erhöhter Wasserverbrauch durch Ausschleppung und Verdunstung beim Spülen
  • Ausgetragene Verschmutzungen werden beim Spülen erneut in Flüssigkeit "gelöst"
Es gibt Verfahren und Anwendungen, bei welchen sich die Reinigung des Endlosfilterband relativ einfach gestaltet, wobei ein Abstreifer und / oder eine Bürste eine ausreichende Wirkung erzielt.

Je nach nach Art und Form der Verschmutzung, muss das Filtergewebe aber aus- und durchgespült werden. Voraussetzung für diese Reinigung ist das Vorhandensein einer "sauberen" Flüssigkeit, welche mittels einer Pumpe durch eine Anzahl von Düsen, das Filtergewebe durchspült.

Optimal wäre natürlich, wenn sauberes Gebrauchswasser, oder Leitungswasser zur Verfügung steht, was sich aber in der Regel ökologisch und ökonomisch nicht vertreten lässt.

Es muss eine gewisse Menge an Spülwasser mit ausreichend hohem Druck über die Düsen durch das Filtergewebe "geschossen" werden. Je breiter die Filterfläche ist, umso mehr Düsen müssen installiert sein, wobei der Querschnitt der Düsen so ausgewählt werden muss, die Spülflüssigkeit nicht nur vernebelt wird und dass die Düsen nicht zu schnell verstopfen können. Auch der richtige Abstand der Düsen zu dem zu reinigenden Filterband muss gewährleistet sein, um einen zu hohen Druckverlust zu vermeiden.

Sind die o.g. Faktoren gegeben, steht als alternative Spülflüssigkeit das bereits gefilterte Medium zur Verfügung. Da es aber in der Regel nicht unbedingt möglich ist gegen "null" zu filtern, befinden sich immer noch kleinste Schmutzpartikel in dem gefiltertem Medium.

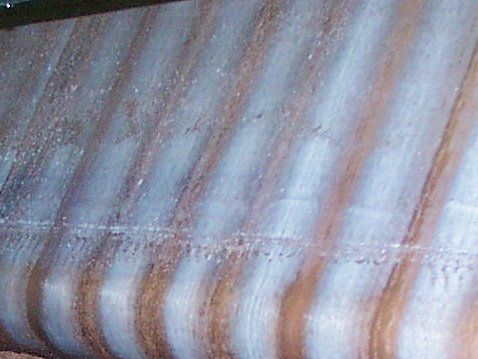

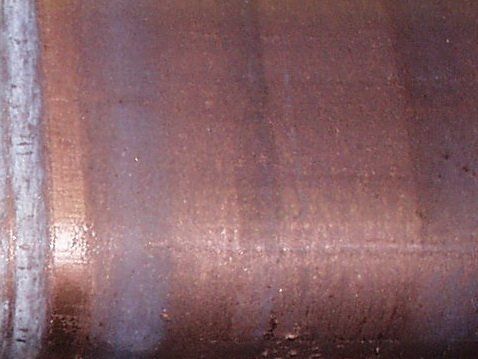

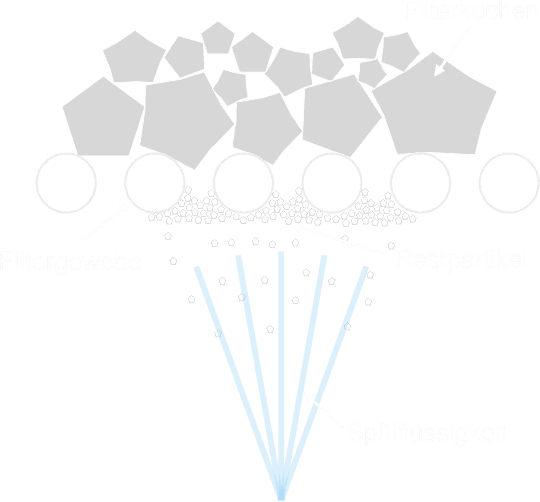

Diese kleinsten Verschmutzungen werden bei jedem Spülvorgang des Endlosfilterband automatisch auf die Gewebeoberfläche aufgetragen und können somit die offenen Flächen zunehmend verstopfen.

Da sich dieser "Schmutzbelag" auf der Spülseite aufbaut, kann dieser wiederum eigentlich nur durch eine "Gegenspülung" abgebaut werden.

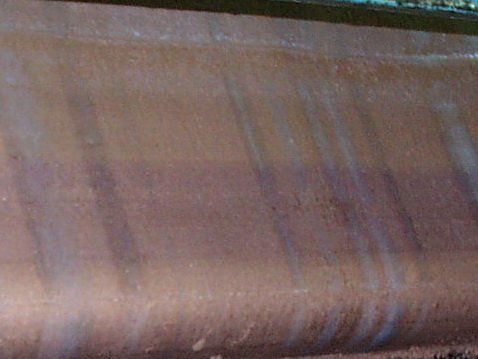

Beginnt das Filtergewebe zu verstopfen, wird sich mit und mit kein zufriedenstellender Filterkuchen aufbauen können. Die Taktzeiten zur Bandreinigung werden kürzer und der Schmutzaustrag "nasser". Letztendlich kann der Filter bei übermäßiger "Verstopfung" überlaufen.

Bei der Filtration mit einem Endlosfilterband, sollte man bereit sein Kompromisse einzugehen. Je nach Zusammensetzung der zu filternden Flüssigkeit, wird das Endlosfilterband evtl. auch regelmäßig manuell, z.B.  mit einem Hochdruckreiniger gereinigt werden müssen.

6.

Hinweis zum Wartungsaufwand
Verfahrens- und Konstruktionsbedingt, gestalten sich die Wartungsarbeiten bei einem Filtersystem mit Endlosfilterband aufwendiger, als bei ein Filtersystem welches mit Filtervlies von der Rolle arbeitet.

Insbesondere die zusätzlichen Komponenten, welche zur Reinigung, bzw. Regeneration des Endlosfilterband eingesetzt werden, sollten einer regelmäßigen Inspektion unterzogen werden.
Kontinuierlich durchzuführende Wartungen sind:
  • Regelmäßige Kontrolle des Behälterboden auf Sedimente
  • Regelmäßige Kontrolle und Reinigung
    • der Spüldüsen
    • des Abstreifer
    • der Bürsten
    • der Spüldüsen
Sollte bei einem Filtersystem, basierend auf Filtervlies, z.B. durch einen verspäteten Filtervlieswechsel, ungefilterte und verschmutzte Prozessflüssigkeit, in den Systemkreislauf gelangen, ist die Qualität des z.B. Kühlschmierstoffes zwar beeinträchtigt, aber die mechanische Funktion des Filtersystems sollte weiterhin gegeben sein.

Unvermeidbar sedimentieren sich feinste, nicht filtrierbare Partikel auf dem Behälterboden ab. Auch dieses Sediment beeinträchtigt die Qualität des z.B. Kühlschmierstoffes, doch die mechanische Funktion des Filtersystems bleibt gegeben.

Bei einem Filtersystem, welches über ein Endlosfilterband filtriert, muss zwar nicht auf einen anstehenden Wechsel des Filtervlies geachtet werden, aber wenn aus unvorhersehbaren Gründen ungefilterte, verschmutzte Flüssigkeit in den Systemkreislauf gelangt, wird auch die Funktion des Filtersystems negativ beeinflusst. Auch Sedimente als Bodenablagerung wirken sich hierbei negativ aus.

In den meisten Fällen wird normalerweise gefilterte Prozessflüssigkeit zur Spülung des Endlosfilterband eingesetzt. Wenn diese ungefiltert und daher stark verschmutzt ist, oder wenn sich im Behälter zuviel feinstes Sediment befindet, wird sich das Filtergewebe von der "Unterseite" her zusetzen und auch die Düsen werden verstopfen. Die Spülpumpe saugt das Sediment und die Verschmutzungen an und "sprüht" diese auf die Innenseite des Endlosfilterband.

Technische Daten und Abmessungen

ISYKO Filtersysteme als Endlosbandfilter werden speziell für den jeweiligen Anwendungsfall konzipiert und individuell ausgelegt.

Beschreibung der Komponenten und Funktionen

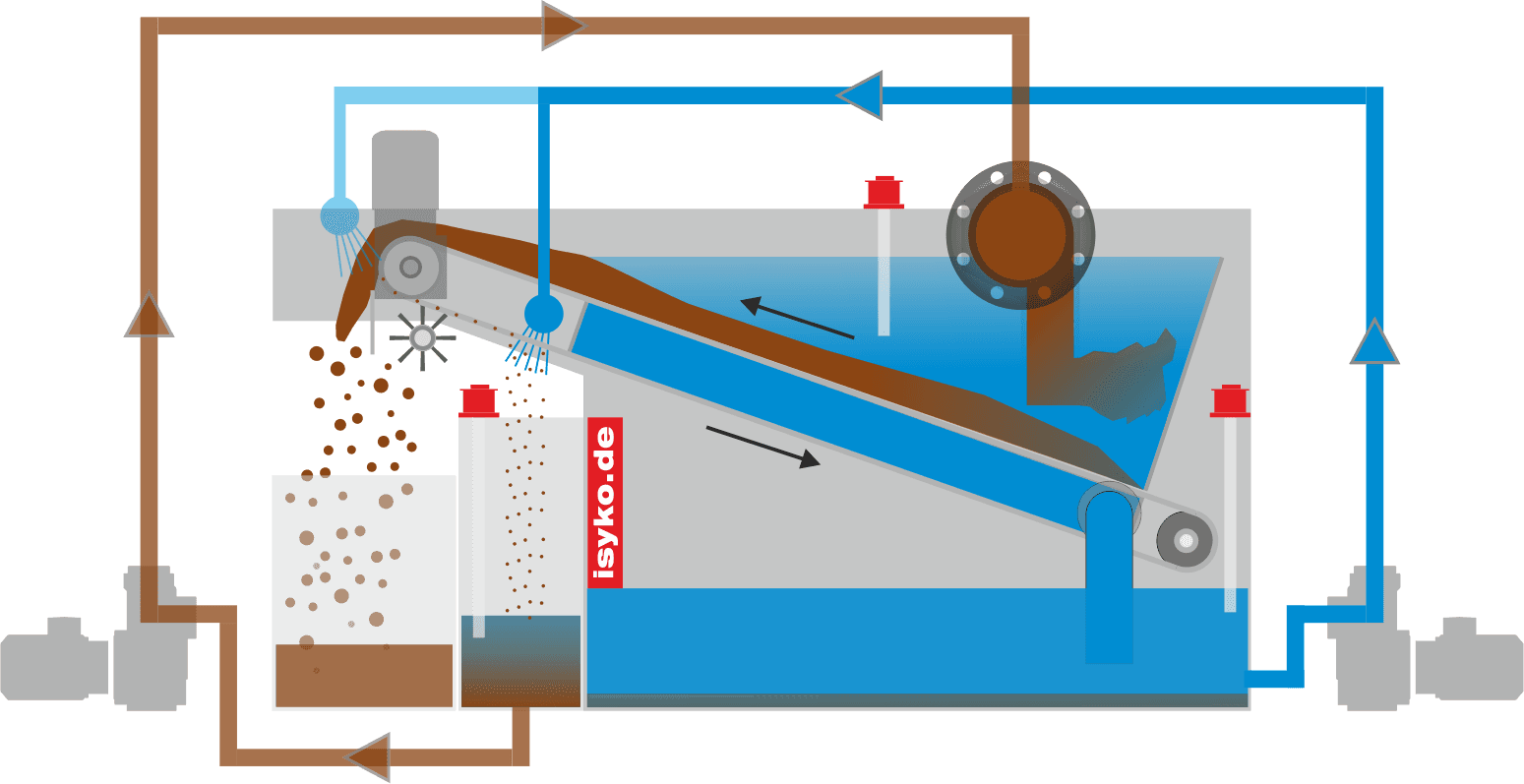

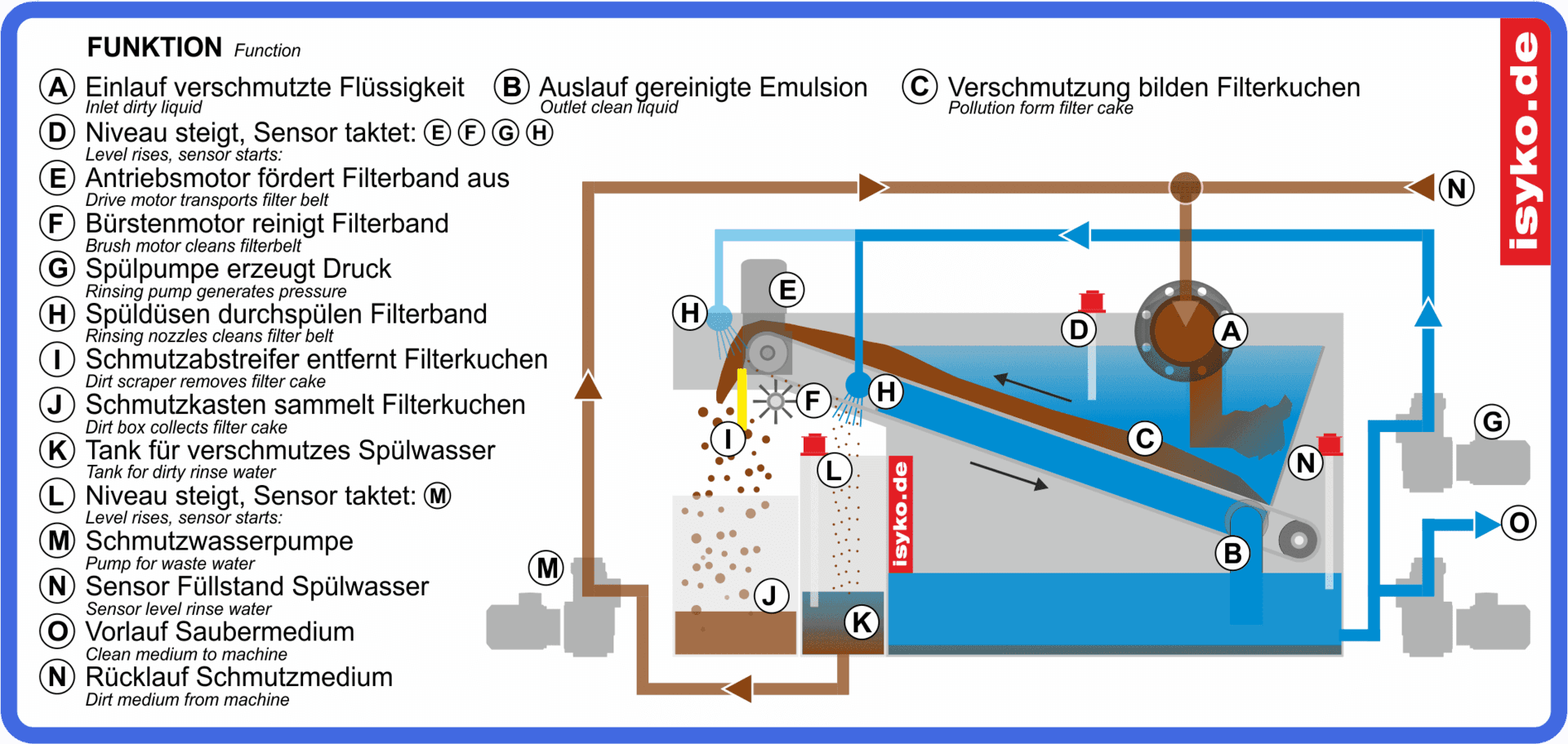

Funktionsbeschreibung Endlosbandfilter von ISYKO Filtersysteme

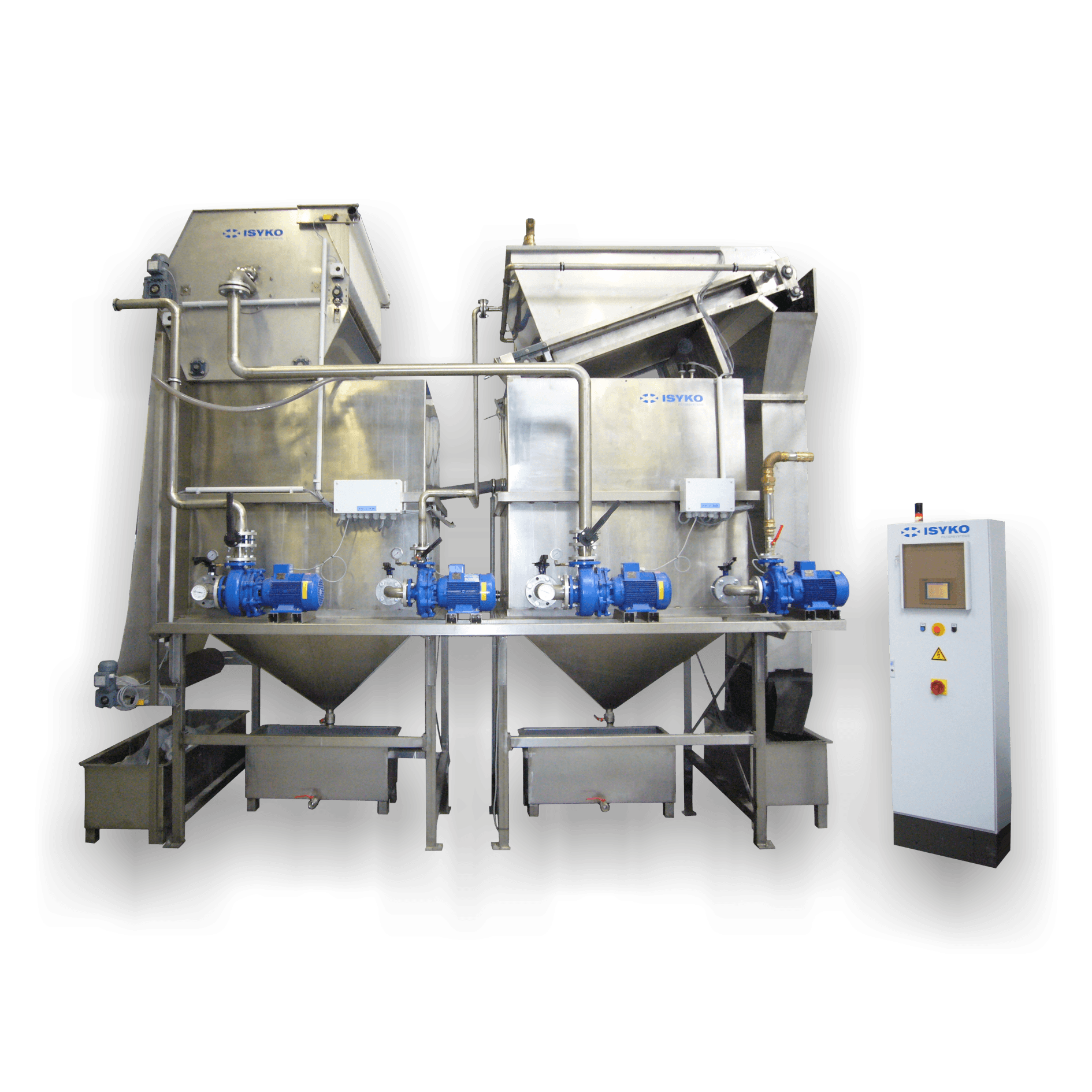

  • Endlosbandfilter, Endlosfilter, Schrägbandfilter Endlosfilterband von ISYKO Filtersysteme

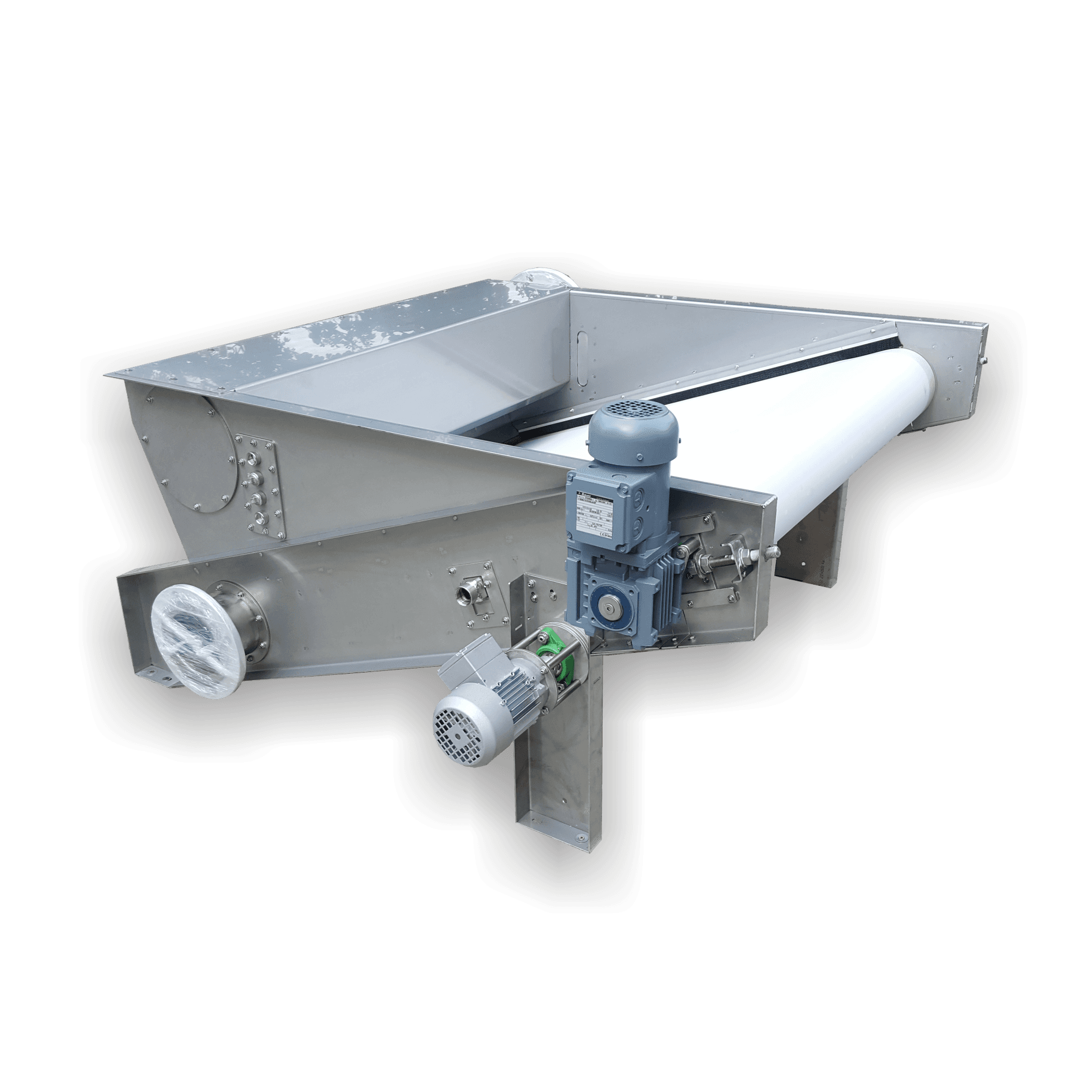

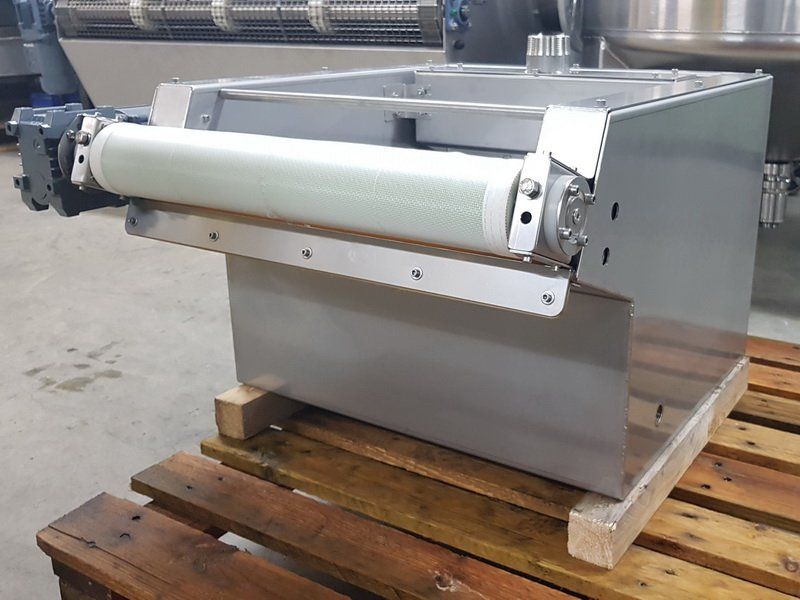

    Endlosbandfilter SBEF

    Beispiel für Schrägbandfilter mit Endlosfilterband

    Button
  • Endlosbandfilter, Endlosfilter, Schrägbandfilter Endlosfilterband von ISYKO Filtersysteme

    Endlosbandfilter TBEF

    Beispiel für Trommelbandfilter mit Endlosfilterband

    Button
  • Endlosbandfilter, Endlosfilter, Schrägbandfilter Endlosfilterband von ISYKO Filtersysteme

    Endlosfilterband

    Filtergewebe in verschiedenen Materialien und Filterfeinheiten, konfektionierbar in vielen Abmessungen und Ausführungen

    Button
    • Gefertigt aus Edelstahl
    Wir verarbeiten für unsere Filtersysteme soweit wie möglich den Werkstoff Edelstahl in den Qualitäten 1.4301 "AISI 304 (V2A)" bis hin zu 1.4571 "AISI 316Ti (V4A)"
    Edelstahlfilter, KSS-Filter Edelstahl von ISYKO Filtersysteme
    Der Filter ist bereits in der Standardversion komplett aus Edelstahl. Technisch bedingt sind hiervon jedoch die Antriebsmotoren und die Wellenlagerungen ausgeschlossen, welche außerhalb des Filtergehäuses installiert sind und im Normalbetrieb nicht mit den zu filtrierenden Flüssigkeiten in Kontakt kommen.

    Hierdurch ist eine durch Korrosion bedingte Abnutzung oder Zerstörung des Filters ist im Normalfall gänzlich ausgeschlossen.
